Fig.3_1~3_5は各バネの時系列波形であり、5つのケースを示す。
また、凡例はバネ1:赤、2:黄、3:緑、4:水色
case1 いずれのバネも塑性域に入らなかったケースである。

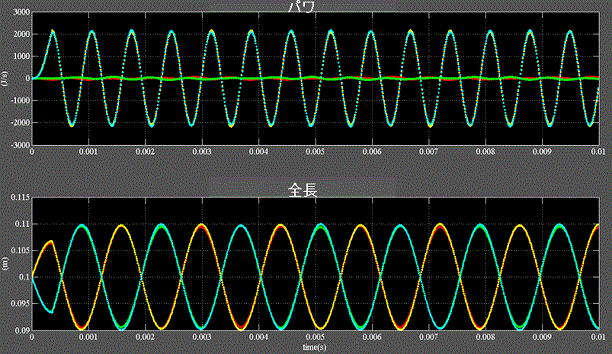

Fig.3_1_1 case1 助走区間0.01秒までの表示
| case |
バネNo. |
|
備考 |
| 1 |
|
| + |
≠ |
ー |
≠ |
+ |
≠ |
ー |
|
= |
|
= |
|
= |
|
|
<< |
|
|
|
<< |
|
|
|
| + |
= |
+ |
≠ |
ー |
= |
ー |
|
= |
|
= |
|
= |
|
|
= |
|
= |
|
= |
|
|
|
|
|
|
|
|
| 1,3と2,4は逆位相 |
| 揃っている |
| 差が極端である |
|
|
| 1,2と3,4は逆位相
Fig_3_1A参照 |
| 揃っている |
| 揃っている |
|
|
|
|
|
|
|

Fig_3_1A case1 各バネの全長の位相

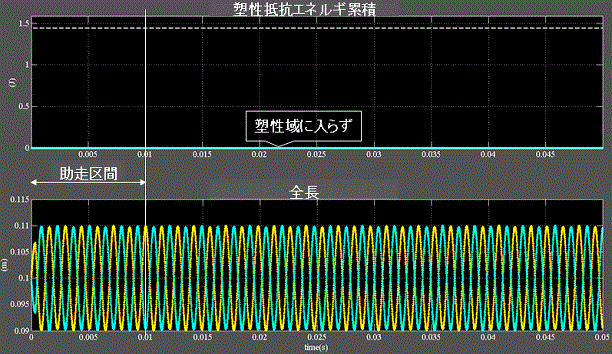

Fig.3_1_2 case1 助走区間以降の表示
|
case2 バネ2、4が塑性域に入ったが進行しなかったケースである。

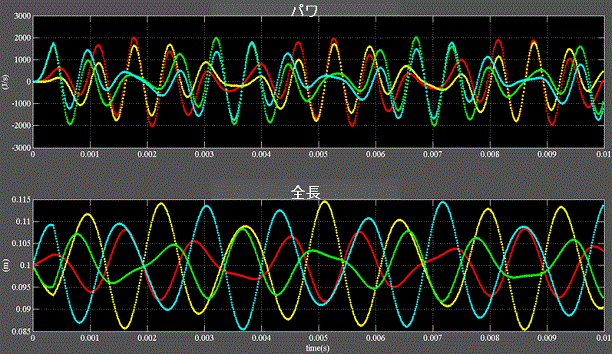

Fig.3_2_1 case2 助走区間0.01秒までの表示
| case |
バネNo. |
|
備考 |
| 2 |
|
| + |
= |
+ |
= |
+ |
= |
+ |
|
~ |
|
~ |
|
~ |
|
|
~ |
|
~ |
|
~ |
|
|
|
|
|
|
|
|
|
|
| 揃っている |
| ズレている |
| ズレているがピークは揃っている |
|
|
| 1,4と2,3は逆位相
Fig_3_2A参照 |
| ズレている |
| 1,3より2,4が大 |
|
|
|
|
| 2,4共に塑性域に入るが進行せず |
|

Fig_3_2A case2 各バネの全長の位相

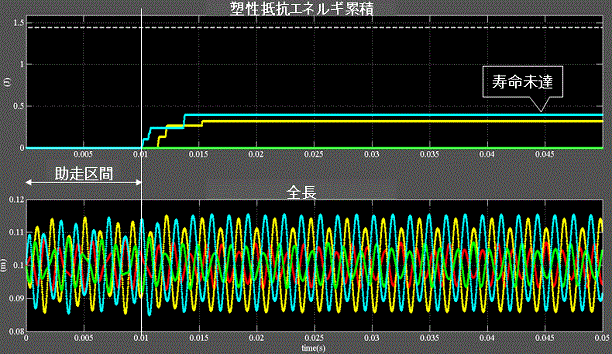

Fig.3_2_2 case2 助走区間以降の表示
|
case3 バネ1、3が塑性域に入ったが1のみ寿命に達したケースである。

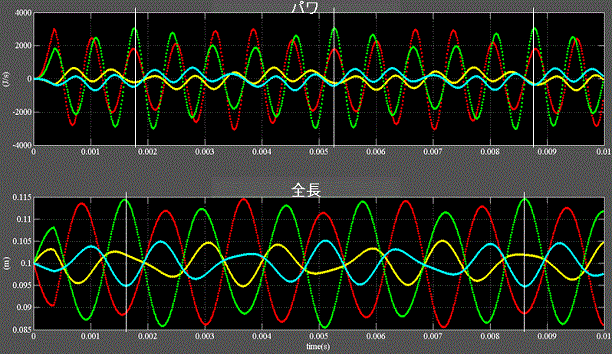

Fig.3_3_1 case3 助走区間0.01秒までの表示
| case |
バネNo. |
|
備考 |
| 3 |
|
|
| 1,3と2,4は逆位相 |
| ズレているが5周期毎に揃う |
| 1,3より2,4が小 |
|
|
| 1,3と2,4は逆位相
Fig_3_3A参照 |
| ズレているが10周期毎に揃う |
| 1,3より2,4が小 |
|
|
|
|
| 1,3共に進行するが、1のみ到達 |
|

Fig_3_3A case3 各バネの全長の位相

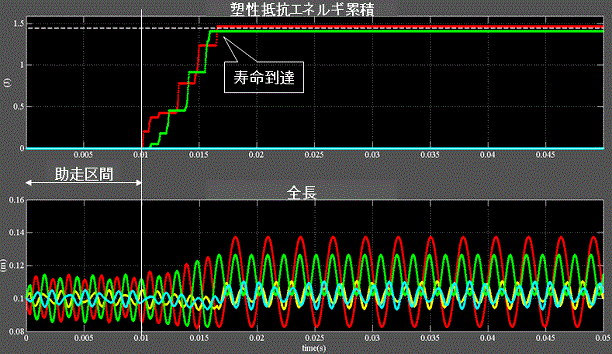

Fig.3_3_2 case3 助走区間以降の表示
|
case4 バネ2、4が寿命に達したケースである。

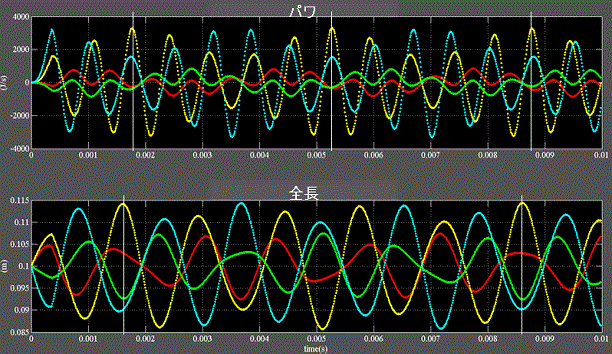

Fig.3_4_1 case4 助走区間0.01秒までの表示
| case |
バネNo. |
|
備考 |
| 4 |
|
|
| 1,3と2,4は逆位相 |
| ズレているが5周期毎に揃う |
| 1,3より2,4が大 |
|
|
| 1,4と2,3は逆位相
Fig_3_4A参照 |
| ズレているが10周期毎に揃う |
| 1,3より2,4が大 |
|
|
|
|
|
|
|

Fig_3_4A case4 各バネの全長の位相

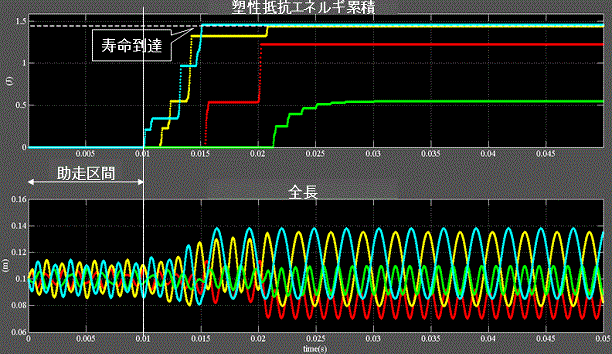

Fig.3_4_2 case4 助走区間以降の表示
|
case5 バネ2、3、4が寿命に達したケースである。

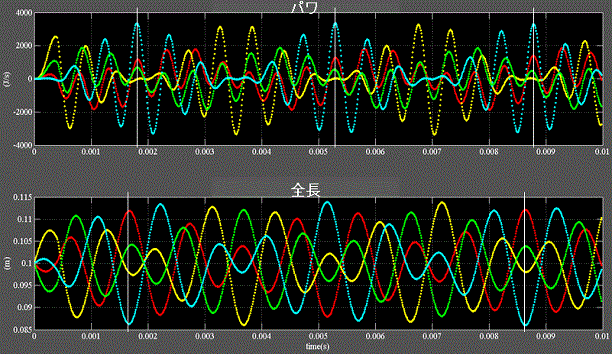

Fig.3_5_1 case5 助走区間0.01秒までの表示
| case |
バネNo. |
|
備考 |
| 5 |
|
|
|
| + |
≠ |
ー |
≠ |
+ |
≠ |
ー |
|
~ |
|
~ |
|
~ |
|
|
~ |
|
≒ |
|
≒ |
|
|
|
|
|
|
|
|
| 揃っている |
| ズレているが5周期毎に揃う |
| 1,3より2,4が大 |
|
|
| 1,3と2,4は逆位相
Fig_3_5A参照 |
| ズレているが10周期毎に揃う |
| 2、3、4のピークは概ね揃う |
|
|
|
|
|
|
|

Fig_3_5A case5 各バネの全長の位相

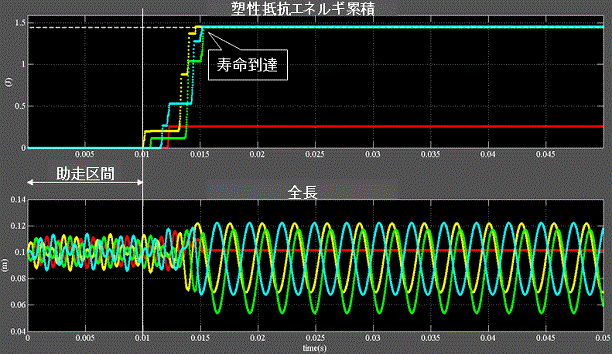

Fig.3_5_2 case5 助走区間以降の表示
|
観察結果をまとめると、
・塑性域突入しないケースがある。
・塑性域突入しても寿命到達しないケースがある。
・複数のバネが寿命到達するケースがある。
・寿命到達しないバネが1個残る。
・全てのケースは、初期条件によってほぼ規定される。
