BH6とIRQ
BH6のPCIスロットは、IRQの共有について制限があるようなので、色々試してみる。
Power Capture ProとNICを入れ替え
| 前 | 後 |
| CASE : TQ-700 II (ATX) M/B : Abit BH-6 (440BX) CPU : Pentium II 350MHz Memory : SDRAM 128MB (PC100) FDD : Mitsumi (2mode) IDE Primary Master : WDAC36400 IDE Primary Slave : WDAC38400 IDE Secondary Master : TEAC 532EK/B (CD-ROM 32x) IDE Secondary Slave : Toshiba SD-M1102 (DVD-ROM) AGP : ATI XPERT98 (8MB) PCI #1 : Monster3DII (8MB) PCI #2 : CineMaster (DVD Decorder) PCI #3 : Power Capture Pro (Capture) PCI #4 : Corega FastEther PCI-TX (100BASE-TX) PCI #5 : Broadway Beginner (Capture) ISA #1 : - ISA #2 : SB AWE64 Mouse : N/B (PS/2) Keyboard : Mitsumi KEK-EA9AU (PS/2) Monitor : Nanao FlexScan E55D (D-sub) OS : Windows95 OSR2.1 |
CASE : TQ-700 II (ATX) M/B : Abit BH-6 (440BX) CPU : Pentium II 350MHz Memory : SDRAM 128MB (PC100) FDD : Mitsumi (2mode) IDE Primary Master : WDAC36400 IDE Primary Slave : WDAC38400 IDE Secondary Master : TEAC 532EK/B (CD-ROM 32x) IDE Secondary Slave : Toshiba SD-M1102 (DVD-ROM) AGP : ATI XPERT98 (8MB) PCI #1 : Monster3DII (8MB) PCI #2 : CineMaster (DVD Decorder) PCI #3 : Corega FastEther PCI-TX (100BASE-TX) PCI #4 : Power Capture Pro (Capture) PCI #5 : Broadway Beginner (Capture) ISA #1 : - ISA #2 : SB AWE64 Mouse : N/B (PS/2) Keyboard : Mitsumi KEK-EA9AU (PS/2) Monitor : Nanao FlexScan E55D (D-sub) OS : Windows95 OSR2.1 |

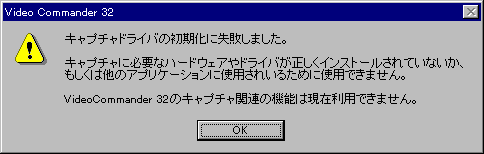

PCI #3に移動したネットワークカードはOKだが、PCI #4に移動したPower Capture Proは、Video Commanse 32を起動し、リモコンのOPTIONで「オーバーレイ」を選択するとハングアップする。強制終了させてから、もう一度起動させようとすると、次のメッセージが表示される。

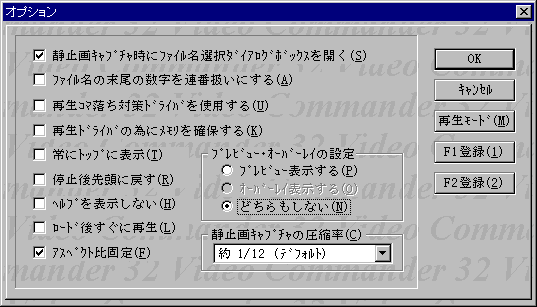

リモコンのOPTIONボタンを押してみると、プレビュー・オーバーレイの設定で「オーバーレイ」がグレーになっていて選択できない。「プレビュー」を選択しても、再度OPTIONを見ると、「どちらもしない」に戻っている。
ただし、以前キャプチャしたAVIファイルの再生はできる。
また、PCI #5のBroadwayはCapture Mapper 95でキャプチャドライバを変更すればちゃんと使える。
Power Cature ProのIRQを手動で10に設定してもダメである。
AbitのWebサイトのFAQ
AbitのWebサイトのFAQhttp://www.abit-usa.com/html/ebh6faq1.htmを見てみると、次のような記述があった。
| How can I use 5 PCI slots properly?
We suggest that you insert cards which need to use IRQs into PCI slots 2 and 3 such as SCSI, Sound and LAN cards. Other cards that do not need IRQs such as VGA or 3D acceleration cards, like voodoo, voodoo II and some kinds of PCI VGA cards, can be inserted into PCI slots 1,4,5. Whether or not a device can share IRQs depends on your Interface card and its driver as to whether or not it follows the PCI V2.1 specification. |
5本のPCIスロットを使う方法は？
SCSI、サウンド、LANなど、IRQを必要とするカードはPCIスロットの2番と3番に挿入して下さい。 |
PCI #4 #5は、どちらもIRQを消費しないカードでないとダメなのだろうか。
もう一度整理
| No. | スロットとカード | 結果 |
| 1 | AGP : ATI XPERT98 (NO IRQ) PCI #1 : Monster3DII (NO IRQ) PCI #2 : CineMaster (NEED IRQ) PCI #3 : Broadway Beginner (NO IRQ) PCI #4 : Corega FastEther PCI-TX (NEED IRQ) PCI #5 : - ISA #1 : Power Capture/V SE ISA #2 : SB AWE64 |
Power Capture Proを取り付ける前
|
| 2 | AGP : ATI XPERT98 (NO IRQ) PCI #1 : Monster3DII (NO IRQ) PCI #2 : CineMaster (NEED IRQ) PCI #3 : Power Capture Pro (NEED IRQ) PCI #4 : Corega FastEther PCI-TX (NEED IRQ) PCI #5 : Broadway Beginner (NO IRQ) ISA #1 : - ISA #2 : SB AWE64 |
Power Capture Proを取り付けた後
|
| 3 | AGP : ATI XPERT98 (NO IRQ) PCI #1 : Monster3DII (NO IRQ) PCI #2 : CineMaster (NEED IRQ) PCI #3 : Corega FastEther PCI-TX (NEED IRQ) PCI #4 : Power Capture Pro (NEED IRQ) PCI #5 : Broadway Beginner (NO IRQ) ISA #1 : - ISA #2 : SB AWE64 |
Power Capture ProとNICを入れ替え
|
| 4 | AGP : ATI XPERT98 (NO IRQ) PCI #1 : Monster3DII (NO IRQ) PCI #2 : Broadway Beginner (NO IRQ) PCI #3 : Corega FastEther PCI-TX (NEED IRQ) PCI #4 : Power Capture Pro (NEED IRQ) PCI #5 : CineMaster (NEED IRQ) ISA #1 : - ISA #2 : SB AWE64 |
BroadwayとCineMasterを入れ替え
|
| 5 | AGP : ATI XPERT98 (NO IRQ) PCI #1 : Monster3DII (NO IRQ) PCI #2 : Power Capture Pro (NEED IRQ) PCI #3 : Corega FastEther PCI-TX (NEED IRQ) PCI #4 : Broadway Beginner (NO IRQ) PCI #5 : CineMaster (NEED IRQ) ISA #1 : - ISA #2 : SB AWE64 |
BroadwayとPower Capture Proを入れ替え
|
ダメだコリャ。
DVDはPowerDVDに任せることにして、CineMasterを引っこ抜くぬくか。
