| 分岐器の種類 |
|---|
| 分岐器の種類をまとめてみました。よく見かけるものから滅多にお目にかかれないものまで知っている限りを並べてみました。「こんなのもあるよ」なんていう情報がありましたらぜひご一報ください。 |
| よく見かける分岐器ですが，その分岐方向によってそれぞれ名前がついているんですねぇ。 | |
| 片開き分岐器 | |
 | もっともよく見かける片側が直線である分岐です。 |
| 両開き分岐器 | |
|
|
両側に同一の角度で分岐するものです。 どちらに進むにも速度制限を伴うので、案外使われていません。 |
| 振分け分岐器 | |
|
|
両開き分岐器の変形で、両側にそれぞれ異なる角度で分岐するものです。 |
| 内方分岐器 | |
|
|
カーブの途中でその内側に向かって分岐するものです。 |
| 外方分岐器 | |
|
|
カーブの途中でその外側に向かって分岐するものです。 |
| これはありそうでなかなかありません。昔は連絡船の乗り場には必ずと言ってよいほどあったらしいですが、今ではよほど敷地に余裕がない限りは２方向分岐２つで代用されちゃうみたいです。 | |
| 三枝分岐器 | |
|
|
子供の頃読んだ図鑑で存在そのものは知っていたのですが実際に見たことはなく，長いこと探し続けた末に東急大井町線・自由が丘駅で発見しました。 すぐ手前を通る踏切から間近に見ることができる貴重なものでしたが、残念ながら現在では撤去されてしまっています。 敷地が確保できる地方ではあえてわざわざ三枝分岐にすることは少なく、狭い東京近郊で仕方なく導入されているケースが多いようです。ＪＲの導入例は案外少ないように思われます。 なお，当ホームページをご覧になられた_kuni()さんからの情報ではフランス・ミュールズ鉄道博物館になんと５枝分岐があるそうです。さらに，向山誠一さんより驚くべき画像をいただきました！アメリカで発見されたなんと三枝の鈍端ポイントです。 |
| 複分岐器 | |
|
|
三枝分岐器と似ていますが，こちらは対称形ではなくそれぞれの分岐がずれているものです。三枝分岐器よりさらに希少ですが，出張の際に偶然，信越線・小諸駅の上田方向に確かに存在するのを見つけました。長野新幹線開通に伴い「しなの鉄道」に変わってもしばらくは残されていましたが、現在はもうありません。 こちらも_kuni()さんより，阪神電鉄神戸本線下りの尼崎駅西側に存在するとの情報をいただきました。さっそく画像をmhiroki さんよりご提供いただきましたのでご覧ください。また，小谷松大祐様からは阪急電車宝塚線（庄内駅，宝塚駅等）や神戸線（西宮駅）に見られるとの情報をい ただきました。関西圏では珍しいものではないのかもしれません。さらに，黒部峡谷鉄道・宇奈月駅にも存在するとの情報を桐林星河さんより画像を添えていただきました。数々の情報，ありがとうございます。 近年では京王線・笹塚駅西方に２器設置されています。 |
| こちらは２本の路線が交差する場合に設けられるものです。 | ||
| ダイヤモンドクロッシング(１) | ||
|
|

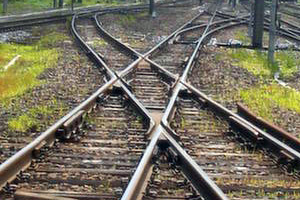

２路線が交差する部分に使用されます。通過時にいくつものフランジウェイ（レール欠損部）を越えなくてはならず，かなりの減速を強いられるため構内や低速路線で使用されます。切替部分がないので正式にはポイントとは呼びません。 |
|
| ダイヤモンドクロッシング(２) | ||
|
|
フランジウェイを減らした構造で，高速での通過に対応できるため本線どうしの交差に使用されます。こちらはポイント切替が必要です。 |
|
| シングルスリップストリップ | ||
|

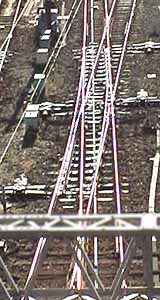

| ダイヤモンドクロッシング内に渡り線を１本追加することにより交差する他路線に乗り入れることを可能にした交差分岐器です。操車場や大きな駅などで見られます。可動部分が多く，ポイント切替構造はかなり複雑なものとなります。 |  新宿駅構内 |
| ダブルスリップストリップ | ||
 |

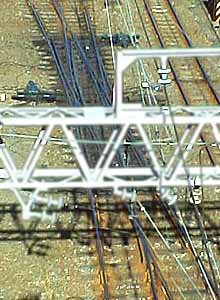

ダイヤモンドクロッシング内に渡り線を２本追加することにより自在に路線変更ができるようにした交差分岐器です。こちらも操車場，大きな駅などで見かけられます。ポイント切替構造はもっとも複雑です。 |  新宿駅構内 |
| ダブルスリップストリップ（ドイツ版） | ||
|
| なんとまあ複雑なんでしょう。雑誌で見かけたドイツのケルンを走る電車の写真記事だったのですが，私の目は車両よりもその足もとに釘付けでした(苦笑)。通常のダブルスリップストリップより渡り線の曲率が緩和できるようですが，こんなにフランジウェイがあっては高速での通過は無理でしょう。横揺れの軽減が目的でしょうか。 ケルン中央駅周辺には多くみられるそうですが、Google Earthの衛星画像ではどういうわけかこれがありそうな場所に限って画像が荒れていて判別が難しい状況です。まさか軍事機密でもないでしょうが。ここにもいくつかあるように見えます。 このケルン中央駅の周辺、Google Earthで見るだけでもレールマニアとって宝の山のようです。複分岐器は至る所に見られますし、転車台も複数あります。 なお_kuni()さんより，この形式のシングルスリップストリップが阪神電鉄神戸本線下りの尼崎駅西側に復分岐器と共に存在するとの貴重な情報をいただきました。阪神電鉄は特殊な分岐器の宝庫と言えそうですね。こちらもmhirokiさんより画像をご提供いただきました。 |
|
 |
首都圏のおすすめな見どころ ●交差各種：ＪＲ・品川駅南の八つ山橋 ●ダブルスリップストリップ：西武鉄道・所沢駅ホーム端（かなり間近に見られる） ●ダブルスリップストリップ＋シーサスクロッシング：西武鉄道・池袋駅（松本潤一様からの情報） |
| 上記の分岐器を組み合わせたもので，これにもそれぞれ名称がつけられています。 | |
| シーサスクロッシング | |
|
|

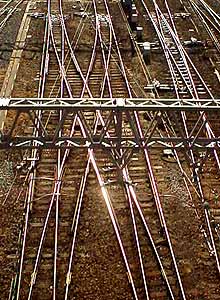

複線路線の始点駅で必ずと言ってよいほど見られるものです。向きの異なる渡り線２組と同じ働きをします。 新宿駅構内 |
| 渡り線 | |
|
|
複 線での車両の折り返し等に使用されます。この分岐器の存在が減速を強いるため，列車の高速化に伴い近年では減少傾向にあります。しかし、例えばＪＲ中央線では御茶ノ 水駅から三鷹駅までの渡り線をすべて廃止してしまったため，事故発生時にこの間では途中折り返し運転ができないという問題も発生しています。 |
|
三線軌道における２分岐を３例ほど挙げました。レールが１本多いためさすがに複雑な構造になります。京浜急行線・金沢文庫駅などの三線軌道始点駅周辺で見られます。「三線軌道用ダブルスリップストリップ」の構造なんていうのを考えるとワクワクしてくるのは私だけでしょうかねぇ(^_^;;。 他サイトの画像はこちら(Google画像)
|
||
|
|
|
|
|
首都圏のおすすめな見どころ ●京浜急行・金沢文庫駅周辺 |
| 特別な用途に使用する分岐器です。 | ||
| 乗越え分岐器（脱線分岐器） | ||
|
|
本 線（直線方向）を進行する列車は，減速の必要なレールの切り欠け部分（フランジウェイ）がないため，高速で快適に通過できます。しかし，ブレーキ故障や オーバーランなどの緊急時にはポイントを切り替えることで列車を強制的に分岐方向に誘導します。分岐方向にはフランジウェイが用意されていないため当然脱 線の危険を伴いますが，そのまま進行して他の列車や人員を巻き込んだ大事故に発展させるよりもいいという，いわば自爆装置なのです。また，このような目的 の分岐器を脱線分岐器と呼んでいます。 | |

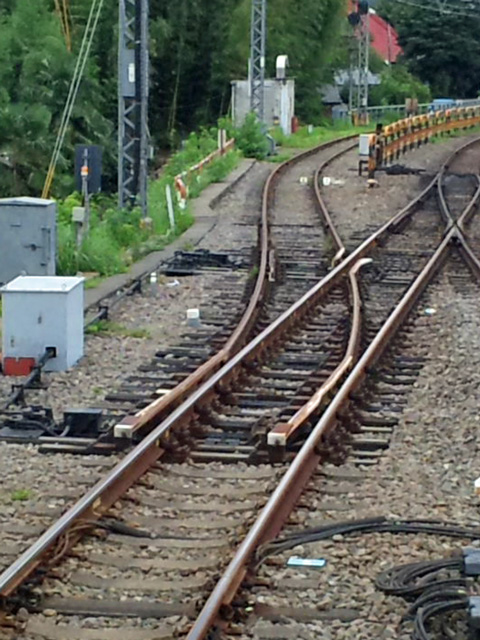

| 簡易分岐器（横取装置） | ||
|
|
近
年渡り線に代わり各所で見られるようです。主に保線車両などが一時的に使用する分岐器で，使用する際は，周囲に設けられた特殊なバーをポイント部やクロッ
シング部にかぶせることで本線レールを立体的に乗り越えさせます。乗り越え分岐器同様，本線（直線方向）には分岐器特有のレール切り欠け部分（フランジ
ウェイ）が存在しないため本線通行列車は減速の必要がありません。東急線等では分岐側レール自体に立体的加工を施したものや，ポイント切替機構を持たせた
ものといった変形版も見られます。日比谷線脱線事故で話題になった分岐器はこれです。 こちらでJR藤沢駅西側に設置されている簡易分岐器を紹介しています。 |
 小田急電鉄・秦野駅
 新宿駅構内 |
| ガントレット | ||
|
|
敷
地幅の狭い部分で二本の路線を重なるように敷設したもので，昔，名古屋の外濠線・本町駅構内（現在は廃線）にあったそうです。海外ではイギリスの鉄道博物
館にあるようです。また，ホームページをご覧になられた遠山さんから「ポルトガルのリスボンの路面電車28番系統にあった記憶がある」との貴重な情報メー
ルをいただきました。Google Mapのストリートビューで必死に探したところ、ここやここに発見しました！まだまだあるかもしれません。 |
|
| 鈍端ポイント（両フランジ車用） | ||
 |
オーストリアの登山鉄道に使用されている鈍端ポイントです。この路線では両フランジ車輪を使用しているため、通常の先端ポイントは使えないのだそうです。日本ではおそらく唯一、東京大学柏キャンパスに設置された生産技術研究所千葉実験所の実験線に存在します。Googleストリートビュー画像 |
|
| アプト式鉄道用分岐器 | ||
 |
旧信越線の碓氷峠にあったことで有名なアプト式鉄道では，車両下部中央にピニオンギヤが突出しているため，交差するレール部分にこれの通り道を開けるような工夫がされています。 スイスのグリンデルワルト・グランド駅のGoogleのストリートビューでよい画像を見付けました。この画像にはすごいおまけもあり、視界をぐるっと180度回すとなんとアプト式のダイヤモンドクロッシングも間近に見ることができます。 |
|
|
首都圏のおすすめな見どころ ●乗り越え分岐器：ＪＲ京浜東北線・大船駅の横須賀線下り線路との合流部 ●簡易分岐器：ＪＲ藤沢駅西側 ●簡易分岐器：東急東横線沿線 ●簡易分岐器：ＪＲ山手線巣鴨駅ホーム（松本潤一様からの情報） |
| 北海道旅行の際にたまたま撮影したレールの数々です。初めて見た簡易分岐器数種が見どころ！ |
|
２．北海道・分岐器の旅（富良野駅） ３．北海道・分岐器の旅（振内駅跡） |
| 珍しい分岐器等を撮影した数々の画像をまとめてご紹介します。貴重な画像をご提供くださったみなさま，ありがとうございます。こちらへどうぞ。 |
