あのボードの型番何だっけ?といった場合の自分のためのメモです。
ATのキューブ機(Solaris, Linux BOX)
| Mother Board | TMC(台湾MY COMP) AI6NLD (440LX) |
|---|---|
| CPU | Pentium2(non ECC 266MHz) |
| Memory | 128MB + 256MB SDRAM (合計384M) |
| Graphics | ATI Xpert2000 AGP 32M |
| FDD | TEAC Combo 最近5inch は使ってません |
| SCSI Card | Adaptec AHA-2940UW |
| NIC | COMPAQ NC3121(PCI 100/10, Intel SB82558B chip) |
| Sound | なし |
| MIDI I/O | Roland S-MPU ==> SC-88(SOUNDCanvas) |
| CRT | SONY GDM-21PS |
| Case | YY-B0010前期型 (黒いキューブタイプのケース) |
| Mouse | LOGICOOL MouseMan |
| IDE Devices | Plextor PX-W1610TA/BS(CD-R/RW 16,10,40倍速) |
| SCSI Devices | IBM DPSS-336950N (36G Ultra160 disk) UltraWide として使用 |
| IBM DNES-318350LVD(18.2G Ultra2(LVD) disk)同上 | |
| HP C1599(DDS2 tape) | |
| Archive VIPER 150(QIC-150 tape) |

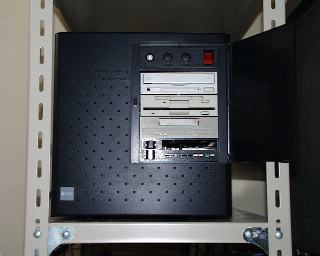

"quark" (古い写真です)
2007年の引越しの時に廃棄しました。 IOデバイスを充実させた強力なメディアサーバとして利用していました。
QICって全く使わなくてもついてるだけでうれしい。
一般家庭にブロードバンドが普及する前に、 外からテープでデータ(ネットニュースの画像とか) を大量に持ち込むのに活躍してました。
Linux のkernel 0.99 とかで初めてソース修正して自力でmake したのはxv でした。
Next Cube, コバQ, NetVolante など、キューブっていいですよね。
タワー系のケースはデザイン的にどうも不安定だと思います。 だから私はキューブケースやデスクトップケースを愛用していました。
ケースの色は黒が好みです。
1T SATAに換装する前のATX機(WinXP BOX)
2003年10月に組み立てた、初めてのATX マシンです。
| Mother Board | Intel D875PBZLK (Intel 875P, Socket478, ATX フォームファクタ) |
|---|---|
| CPU | Pentium4(2.8C GHz 512K L2 cache, HyperThreading, [NorthWood]) |
| Memory | センチュリーマイクロDDR400(PC3200) 512MB x2 (サムソンチップ使用) |
| Graphics | Matrox P650 AGP 64Mbytes AGP 8x |
| SCSI Card | Adaptec 2940U2W(PCI Ultra2 LVD) |
| FDD | MITSUMI 2mode 黒ベゼル |
| NIC | マザー上Intel PRO/1000CT(CSA接続1000M BPS) |
| Sound | Turtle Beach SANTA CRUZ(PCI Bus) |
| LCD | SONY SDM-P234B/K (23インチ WUXGA(1920x1200)液晶 DVI接続) |
| CRT | SONY GDM-21PS(1台目と共有) 液晶とあわせてデュアルヘッド |
| Case | ACCENT HT-200 アルミデスクトップケース (2x16 文字表示管装備) |
| 電源 | TORICA Sei(静) Plus(SPL-400) 400W |
| Keyboard | KEY TRONIC LT-DESIGNER(PS2 英語キーボード) |
| Mouse | Microsoft IntelliMouse Explorer(有線 チルトホイール) |
| IDE Devices | Plextor PX-708A/JPB(DVD±R/RW)) |
| SCSI Devices | IBM IC35L146UWDY10-0 (146G Ultra320 disk 10000rpm) Ultra2 として使用 |
| HP 35480A DDS 外づけ | |
| USB Devices | RolandED SC-8850(MIDI 音源) ==>MIDI OUT にはSC-88 を接続 |
| TDK MediaReader CAN (スマメ, SD, CF リーダ/ライタ) | |
| CASIO 10KEY DENTAKU(10キーにもなる電卓) | |
| corega FEther USB-TX(イーサネット) その先にSLEAD Rooster | |
| CLIE Palm HotSync ケーブル | |
| icom IC-R2500(PC制御の広帯域受信機) | |
| Serial Devices | SONY SMD-v341 (モデム) |
| プリンター | EPSON PM-G800(USB 接続) |
| その他 | PLEXTOR PX-TV432P(ビデオキャプチャカード) |
| OLYMPUS C-1400XL(デジカメ) | |
| MINOLTA DiMAGE Xg(デジカメ) |
1T SATAに換装したATX機(WinXP BOX)
上の黒い横型のATX マシンはHDDを途中でSATA 1T に換装し、2014年1月 まで愛用してました。| Mother Board | Intel D875PBZLK (Intel 875P, Socket478, ATX フォームファクタ) |
|---|---|
| CPU | Pentium4(2.8C GHz 512K L2 cache, HyperThreading, [NorthWood] 69.7W) |
| Memory | センチュリーマイクロDDR400(PC3200) 512MB x2+1Gx2 (サムソンチップ使用)合計3G |
| Graphics | Matrox P650 AGP 64Mbytes AGP 8x |
| SCSI Card | Adaptec 2940U2W(PCI Ultra2 LVD) |
| FDD | MITSUMI 2mode 黒ベゼル |
| NIC | マザー上Intel PRO/1000CT(CSA接続1000M BPS) |
| Sound | Turtle Beach SANTA CRUZ(PCI Bus) |
| LCD | SONY SDM-P234B/K (23インチ WUXGA(1920x1200)液晶 DVI接続) |
| Case | ACCENT HT-200 アルミデスクトップケース (2x16 文字表示管装備) |
| 電源 | TORICA Sei(静) Plus(SPL-400) 400W |
| Keyboard | KEY TRONIC LT-DESIGNER(PS2 英語キーボード) |
| Mouse | Microsoft IntelliMouse Explorer(有線 チルトホイール) |
| IDE Devices | HGST HUA721010KLA330(1T SATA 7200rpm 3Gb/s)) |
| Plextor PX-708A/JPB(DVD±R/RW)) | |
| USB Devices | RolandED SC-8850(MIDI 音源) ==>MIDI OUT にはSC-88 を接続 |
| TDK MediaReader CAN (スマメ, SD, CF リーダ/ライタ) | |
| CASIO 10KEY DENTAKU(10キーにもなる電卓) | |
| corega FEther USB-TX(イーサネット) その先にSLEAD Rooster | |
| CLIE Palm HotSync ケーブル | |
| icom IC-R2500(PC制御の広帯域受信機) | |
| Serial Devices | SONY SMD-v341 (モデム 最近全く使ってない) |
| プリンター | EPSON PM-G800(USB 接続) |
| その他 | PLEXTOR PX-TV432P(ビデオキャプチャカード) |
| OLYMPUS C-1400XL(デジカメ) | |
| MINOLTA DiMAGE Xg(デジカメ) |
Windows7 用に換装した頃の構成(64bit Windows7 BOX)
上のマシンは更に2014年1月 ケースだけ再利用してWindows7 用に中身を全部換装しました。2019年11月にはWindows10 を入れたニューPCに役割をバトンタッチしました。
| Mother Board | Intel DH87MC(Intel H87 Express chipset stepping C1 orz, LGA1150, ATX フォームファクタ,UEFI, HDDパスワード有) |
|---|---|
| CPU | Core-i5 4670([Haswell] 3.4-3.8GHz 6M L3 cache TDP:84W 4C 4T HD4600) |
| Memory | CENTURY MICRO DDR3-1600 8GB(ELPIDAチップ)x2 合計16G |
| NIC | マザー上Intel I217V gigabit ethernet controller |
| Sound | マザー上 Realtek ALC892 10ch audio codec |
| LCD | LGエレクトロニクス 27UL850-W(27インチ 4K(3840x2160)液晶 HDMI接続) |
| Case | ACCENT HT-200 アルミデスクトップケース (2x16 文字表示管装備) |
| 電源 | 玄人志向 KRPW-SS350W/90+ 350W 80PLUS GOLD ActivePFC, Haswell 対応 |
| Keyboard | 東プレ REALFORCE 108UB-A Type A Model XE01L0(USB 日本語キーボード) |
| Mouse | Microsoft IntelliMouse Explorer(有線 チルトホイール) |
| SATA Devices | HGST HUA723020ALA640(3.5inch 2T SATA 7200rpm 6.0Gb/s)) |
| Pioneer BDR-209BK/WS(BD/DVD/CD WRITER) | |
| USB Devices | RolandED SC-8850(MIDI 音源) ==>MIDI OUT にはSC-88 を接続 |
| TDK MediaReader CAN (スマメ, SD, CF リーダ/ライタ) | |
| CASIO 10KEY DENTAKU(10キーにもなる電卓) | |
| corega FEther USB-TX(イーサネット) | |
| icom IC-R2500(PC制御の広帯域受信機) |
Pentium2,3の時代の主力機
元はPentium 120MHzベースで部品で集めて自作したのですが、 1997年11月にはこれをPentium2 266MHz ベースに改装、更に2000年6月にPentium3 733MHzベースに改装しました。 AT フォームファクタです。2007年の引越しの時に廃棄しました。
| Mother Board | GIGABYTE GA-6VA7+ (VIA Apollo Pro, Socket370, Baby AT フォームファクタ) |
|---|---|
| CPU | Pentium III(FCPGA 733MHz 256K 2nd cashe,Coppermine) |
| Memory | PC133 256MB SDRAM x2 (合計512MB) |
| Graphics | Matrox G550 AGP 32Mbytes |
| FDD | TEAC FD-235HG |
| NIC | Intel PRO/100+(PCI 10/100) |

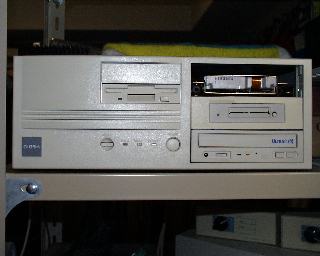

| Case | SE-01W デスクトップケース(AT)（写真） |
| IDE Devices | Plextor PX-320A(CD-R/RW, DVD-ROM コンボドライブ)) |
| その他 | アイ・オー・データ 1394US2-PCI(USB2.0 & IEEE1394 PCI カード) |
| ノーブランド PCMCIA カードベイ(ISA 接続) |
省電力小型機
2004年に作成しました。さまざまな雑用をこなすホームサーバでした。Slackware Linux を入れていました。
| Mother Board | VIA EPIA-ME6000(Mini-ITX フォームファクタ) |
|---|---|
| CPU | オンボード C3/EDEN (600MHz 128K L1, 64K L2 cache) |
| Memory | PC2100 512MB |
| Graphics | オンボード AGP(chip 不明) |
| NIC | オンボードVIA VT6103 |
| Sound | オンボードVIA VT1616 6ch |
| Case | Casetronic Travla C138B 側面には6cmファンを追加 |
| 電源 | ケース付属90W ACアダプタ |
| IDE Devices | 日立 HDS722512VLAT80(ATA 120G 7200rpm,8M) |
| 松下電器 UJDA750(8xDVD-ROM/10xCD-RW/24xCD-R/24xCD-ROM) | |
| USB Devices | MATRIX ORBITAL MX330 (20x2行 USB VFD) |
省電力小型機[改]
直上のPC のケースだけ再利用し、中身をいれかえて作りました。TDP 10W のCeleron をオンボード搭載したマザーボードで 2021年10月に自作したファンレス 静音省電力マシンです。
| Mother Board | BIOSTAR J4105NHU(MiniITX フォームファクタ) Windows11対応(付属ドライバDVDはWin10用) |
|---|---|
| オンボードCPU | Intel Celeron J4105([2017年 Gemini Lake] 14nm 4C4T 1,5G-2.4GHz TDP 10W 4M cache VT-x, VT-d SSE4.2) |
| Memory | ADATA DDR4-3200 288pin 1.2V 8GBx2 合計16G |
| Graphics | Intel CPU内蔵のUHD600(HDMI 1.4 4096x2160 30Hz) |
| NIC | オンボード Realtek RTL8111H 1Gbps |
| Sound | オンボードRealTek ALC887 7.1chコーデック |
| レガシーIO | PS/2キーボードマウスコンボx1,RS-232Cヘッダx2, LPTヘッダx1,アナログVGA |
| SSD | WESTERN DIGITAL BLUE SN550 2T(WDS200T2B0C M.2 NVMe PCIe 3.0x4) |
| Case | Casetronic Travla C138B(2004年に購入) |
| 電源 | 玄人志向 KRPW-AC120W(ACTIVE PFC ACアダプタ電源) |
| SATA Devices | Pioneer BDR-TD05/WS(SATA 12.7mm BDXL 光学ドライブ) |

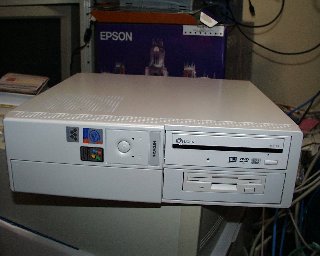

日立フローラ
2004年07月に購入した、HITACHI製の小型デスクトップPC です。| 品名 | 日立 FLORA 350W DE6 |
|---|---|
| CPU | Pentium4 (3.0E GHz, FSB 800MHz, 1M 2nd cashe) |
| Memory | PC2700 CL2.5 512M DDR( CENTURY MICRO SAMSUNG チップ) x2 に交換 |
| disk | HITACHI DeskStar HDS724040KLAT80(7200rpm 400G)に交換 |
| Graphics | Intel 865GVチップセット内蔵(82865G ビデオメモリはメインメモリ共用) |
| NIC | 本体内蔵RealTek RTL8169/8110(1000BASE-T/100BASE-TX/10BASE-T) |
| Sound | 本体内蔵AC97(SigmaTel C-Major Audio) |
| IDE Devices | Plextor PX-712A(DVD±R/RW) に交換 |
| その他 | USB2.0x6, IEEE1394x2, アナログRGB, DVI-D, S端子出力, シリアルx1, パラレルx1, PC CARD スロットx2(Ricoh R/RL/5C476(II)Card BUS 対応), SD・MemoryStick スロット(Ricoh チップ) |
FLORA は日立の企業向けのデスクトップPC シリーズです。 業務利用を強く意識した仕様となっていて、3.5inch HDD にハードディスクパスワードを設定できる点が特徴です。
イーサネットは1000BASE-T に対応しています。
CPU の真上にあたる場所に通気孔が開いています。
ライザ経由でPCI バスのカードを2枚まで利用できます。
EドライブのNorton Ghost ファイルや付属のリカバリCD でリカバリが可能です。 disk を400G のドライブに交換し、リカバリCD でWindowsXP Professional SP1を リカバリしましたが、その時にC ドライブを自分で好きなサイズに切ることが できました。
ファイルサーバとして利用し、HDD パスワードを設定していました。 HDDパスワードを忘れてしまうとフォーマットやOS の入れなおしもできず、メーカも パスワードをクリアできないのでHDD は使えなくなります。盗難された場合にHDD を別マシンに付け替えても中身を見れない、セキュリティー対策でした。
マザーボードのBIOS はAward BIOS でした。
2014年のWindowsXP 収束の後、使わなくなりました。
ATOM マシン
2010年11月に自作した、静かなATOM 機です。| Mother Board | Intel D525MW(Mini-ITX フォームファクタ、ファンレス) |
|---|---|
| BIOS | Intel BIOS(UEFI boot対応) BIOSパスワード有、HDDパスワード無 |
| CPU | オンボード ATOM D525(1.8GHz, dual core, Hyper Threading, TDP 13W) |
| Memory | DDR3 204pin SO-DIMM 2G x2(CENTURY MICRO) |
| Graphics | CPU内蔵 (Intel GMA 3150 アナログRGB:D-Sub 15pin) |
| NIC | オンボードRealTek 8111E (1G bps) |
| Sound | オンボードRealTek ALC662 5.1ch HD Audio |

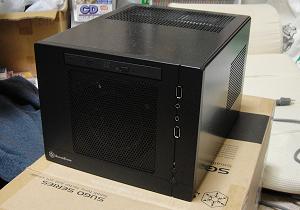

| Case | SilverStone SST-SG05B-B |
| 電源 | ケース付属300W (80PLUS対応) |
| SATA Devices | 日立HGST HDS723030ALA640(SATA 3TByte 7200rpm,64M) |
| Sony Optiarc AD-7700S(Slimline SATA multi burner) |
64bit 環境のいろいろな実験をしたり、自宅内のメディアサーバの用途で組みました。
2.2TByte の壁を越える3TB のHDDですが、D525MW はUEFI boot に対応しておりWindows7 Professional 64bit 版とFedora 14 Linux 64bit 版を共存インストール・選択ブートできていました。 詳しくはこちらを参照下さい。
2019年夏、Windows7 のWindows Update がうまくいかずOS が起動できなくなってしまい、 古いし利用率も低くなっていたのでそのままフェードアウトとなりました。
ミドルタワー機
2012年8月に自作した、Ivy Bridge Core i5 機です。私としては珍しいタワータイプのケースです。
| Mother Board | Intel DZ77SL-50K(ATX フォームファクタ) |
|---|---|
| BIOS | Intel BIOS(UEFI boot対応) BIOSパスワード有、HDDパスワード無 |
| CPU | Intel Core i5-3570K(LGA1155 22nm 3.4GHz, Quad core,6MB, TDP 77W/95W) |
| Memory | DDR3-1600 8G x2(CENTURY MICRO) |
| Graphics | CPU内蔵 (Intel HD Graphics 4000) |
| NIC | オンボードIntel 82579V Gigabit Network Connection(1G bps) |
| Sound | オンボードRealTek High Definition Audio |
| Video Capture | DRECAP DC-HD1(PCIExpress x1 1080i HDMI/D4/コンポーネントキャプチャ,) |

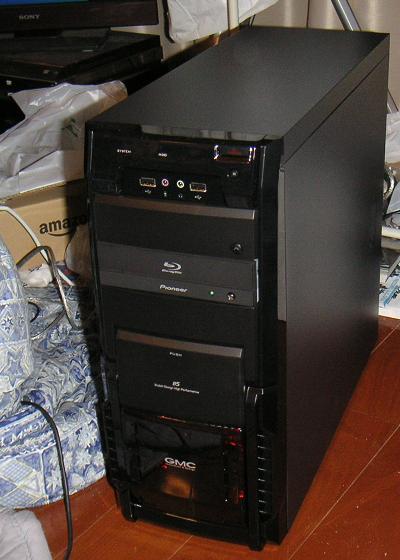

| Case | GMC B5 |
| 電源 | Owltech AU-400(400W 80PLUS GOLD対応) |
| SATA Devices | HITACHI 0S03357(HDS724040ALE640 SATA3 4TByte 7200rpm, 64M) |
| Pioneer BDR-S07J-KR(SATA BD multi burner) |
ケースですごく悩んだんですが、たまたまちょっとカッコいいのにときめき、 エイヤで決めました。4980円で電源が付属しないケースです。前面のUSB端子は USB 3.0対応ではないようです。組み立てのとき、手から血がでました。
CPU のTDPは公称77W ですが、95W規格の冷却ファンが付属するということで、 化粧箱には95W と表示されてます。
HITACHI の4T HDDはデータ用であり、OS のブートはできないと化粧箱に書いてありますが、マザーボードのUEFI Boot をenable にして64bit 版のWindows7 をインストールすると普通にOS をブートできています。
リビングのテーブルサイドに設置し、PlayStation4 でゲームをプレイするときの 各種支援コンピュータとして活躍していました。
2020年1月にWindows10 を入れるために中身パーツを入れ替えるまで、7年以上稼働していました。

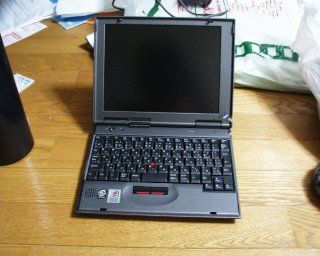

ThinkPad i1124
2000年7月に購入した、メーカ製のB5 ノートPC です。| 品名 | IBM ThinkPad i シリーズ1124(2609-53J) |
|---|---|
| CPU | Mobile Celeron (450MHz, 128K cashe) |
| Memory | 64MB(本体内蔵)+ トップテクノロジー社 PC-100 SODIMM 128M(合計192M) |
| disk | IBM Travelstar IC25N040ATCS04-0(40GBytes 自力換装) |
| Graphics | SMI LynxEM+ (AGP 接続 2Mbytes) |
| SCSI Card | Adaptec 1480A(CardBus Ultra SCSI) |
| FDD | 付属 3mode(外部着脱式, 専用IF, OS Boot 可能) |
| NIC | 3Com 3CCFE575CT-JP CardBus 10/100 全2重 |
| Sound | 本体内蔵(Crystal SoundFusion CS4281) |
| Modem | 本体内蔵(Lucent WinModem) |
| LCD | 10.4inch TFT(800x600, 1677万色) |
| USB Devices | IBM USB Portable CD-ROM Drive(33L5151) |
| IO DATA USB-CAP2(ビデオキャプチャ) | |
| ONKYO SE-U55X(外部デジタルオーディオ) | |
| SIGMA SGM-UK(ごろ寝マウス:小型トラックボール) | |
| 重量 | 1.36Kg |
| バッテリ | Li-Ion |
| その他 | RS-232c, パラレル, 外部CRT, USB, 外部FDD(端子) 等が本体についているので、これらが拡張I/O BOX なしで使えます |
PC-DOS 2000, Windows98 SE, Windows2000, Slackware10.1(Linux) をインストールしています。 いろいろなOS が素直にインストールできます。
OS のインストール手順
| 1) PC-DOS2000 | FD でインストール |
|---|---|
| 2) Slackware | FD で起動して、SCSI CD-ROM やNFS でネットワークからインストール |
| 3) Windows98 SE | インストールしたLinux でWin98 CD のwin98 ディレクトリ以下をDOS 領域にコピーし、DOS からsetup を実行(ThinkPad 付属のWin98 リカバリCD ではなく、製品版CD を使用) |
| 4) Windows2000 | Win98 からWin2000 CD のI386\WINNT32.exe を実行 |
| 注意 | SCSI PCカード1480A はDOS からは使用できません。
Linux, Win98, Win2000 を起動した場合のみ1480A が使えるので外付けのSCSI CD-ROM
が使用できます。SCSI CD-ROM からの直接起動はできません。 今はUSB Portable CD-ROM も持っていますが、購入は2002年の夏(バルクで購入) でOS のインストールに使用したことはありません。 |
内蔵のモデムやサウンドchip がWin98SE やWin2000 で動くのがうれしいですね。
Linux ではXFree86 3.3.6 で800x600 OK でした。 雑誌を眺めていると、モデムはLinux でも動きそうです。まだ試してないのですが。
WindowsXP の軽量ノートPC
2003年10月に購入した、メーカ製の軽量ノートPC です。| 品名 | Victor Inter Link 7310(MP-XP7310) |
|---|---|
| CPU | Pentium M (1GHz, FSB 400MHz, 1M 2nd cashe) |
| Memory | 256MB(本体内蔵PC2100 DDR)+ BUFFALO DM266 512M(合計768M) |
| disk | WESTERN DIGITAL WD3200BEVE(320GBytes 8MB PATA 自力換装) |
| Graphics | Intel 82852/82855 GM/GME (855GMチップセット内蔵) (ビデオメモリはメインメモリ共用) |
| NIC | 本体内蔵Intel PRO/100 VM |
| 無線LAN | 本体内蔵Intel PRO/Wireless LAN 2100 3B (IEEE802.11b Wi-Fi準拠) |
| Sound | 本体内蔵(ADI SoundMAX Integrated Digital Audio) |
| Modem | 本体内蔵(Lucent Soft Modem AMR) |
| USB ホストchip | Intel 82801DB/DBM USB2.0 |
| PCMCIA chip | Richo R/RL/RT/RC/5C475(II), R5C520 or Compatible CardBus |
| IEEE1394 chip | (OHCI Compliant) |
| USB Devices | IBM USB Portable CD-ROM Drive(33L5151) |
| Panasonic LF-P767C(USB バスパワー DVD-RAM,DVD+R DL) | |
| Travelstar C4K40-40(1.8inch 40G HDD) + CENTURY Speedzter Little CSL18U2(USB 2.0 1.8inch HDD Case) | |
| LCD | 8.9inch TFT(1024x600, 1677万色) |
| 重量 | 905g |
| バッテリ | Li-Ion |
| その他 | USB2.0x2, IEEE1394x1, 外部CRT端子 |
HDD は初期40G→120G→320G と2回グレードアップしてます。
結構熱くなるのですが、壊れず元気に働いてくれました。
2014年にWindowsXP が収束して使わなくなるまで11年、遠出する時に使ってました。
トラックポイントもついてて、小型軽量でよいマシンでした。
Windows10 の軽量ノートPC

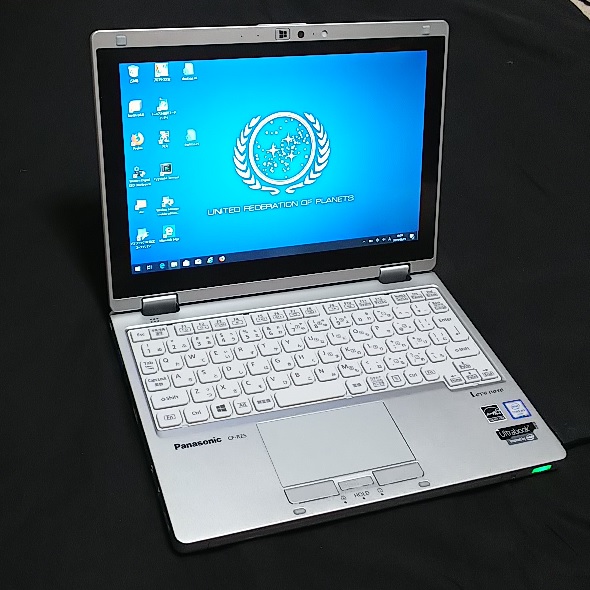

2015年12月に購入した、メーカ製の軽量ノートPC です。| 品名 | Panasonic Lets note RZ5(CF-RZ5CDDPR) |
|---|---|
| CPU | Core m3-6Y30(第6世代[Skylake] 0.9-2.2GHz TDP:4.5W 14nm 2C 4T 4M cache VT,VT-x,VT-d) |
| Memory | 4GB(本体内蔵LPDDR3) |
| SSD | WESTERN DIGITAL Blue 3D NAND 2T(WDS200T2B0B M.2 SATA型)に換装 |
| Graphics | Intel HDグラフィックス515 (CPU内蔵) (ビデオメモリはメインメモリ共用) |
| NIC | 本体内蔵 Intel I219-LM(1000BASE-T/100BASE-TX/10BASE-T) |
| 無線LAN | 本体内蔵 Intel Dual Band Wireless-AC 8260(802.11a/b/g/n/ac) |
| Sound | Realtek High Definition Audio |
| LCD | 10.1inch IPS(1920x1200, 1677万色) |
| カメラ | 1920x1080(約207万画素) |
| 内蔵マイク | アレイマイク |
| センサー | 照度、地磁気、ジャイロ、加速度 |
| インターフェース | LAN(RJ-45),アナログRGB(D-sub15),HDMI,ヘッドセット,USB3.0x3,SDメモリースロット |
| 重量 | 745g |
| バッテリ | Li-Ion(4860mAh) |
旅行はほとんど行かないのですが、 両親が存命のころは年末年始の帰省時に活躍していました。
良い点は日本製であること、軽いこと、SSDの交換が簡単だったこと。
不満点は価格が高い割に液晶があまりきれいでない、メモリが4Gで増設不可能、 といったあたりです。
NECのノートPCを購入したので、このPanasonic のノートPCは嫁さんにゆずりました。
